Línea de retardo óptico y simulador óptico de la serie LK-D-SS-06-T
- Ancho de banda hasta 6.5 GHz
- Alto rango dinámico
- Amplia aplicación de temperatura
- Respuesta de baja amplitud
- Retardos de tiempo personalizados

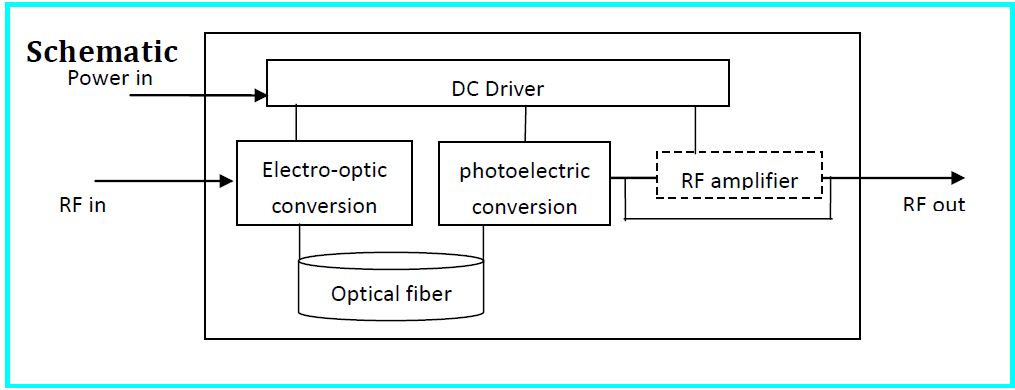

Descripción del producto
Aprovechando la tecnología de vanguardia de fotónica de microondas, la línea de retardo óptico y el simulador óptico de la serie LK-D-SS-06-T están diseñados para proporcionar un rendimiento excepcional en aplicaciones como pruebas de radar, procesamiento de señales, operaciones de matriz de antenas en fase, simulación de antenas y pruebas de ruido de fase. Este sistema avanzado es capaz de operar en todo el ancho de banda P/L/S/C con una pérdida de inserción mínima, lo que garantiza un alto rango dinámico y un aislamiento electromagnético robusto. También admite señales de tránsito triple que son inmensurables, una característica que lo distingue en el ámbito del procesamiento de señales ópticas y de microondas de alta precisión.
Especificaciones técnicas
Características Eléctricas / Ópticas
| Parámetro | Valores paramétricos | Unidad | Observación | ||
| Min | Typica | Max | |||
| Rango de frecuencia | 0.1 | - | 6.5 | GHz. | |
| Planitud de amplitud | - | ± 2 | ± 2.5 | dB | |
| Tiempo de retardo | 0.01 | - | 150 | us | Personalizado |
| Precisión del retardo | -5 ‰ | - | +5‰ | - | |
| Pérdida de Inserción | 0 | 10 | 20 | dB | Personalizado |
| VSWR de entrada | - | 1.5 | 2 | - | |
| Salida VSWR | - | 1.5 | 2 | - | |
| Impedancia | - | 50 | - | Ω | |
| Compresión de entrada 1 dB | - | +10 | +15 | dBm | |
| Relación de rechazo de señales espurias | 60 | - | - | dBc | |
| Figura de ruido | - | 40 | 50 | dB | 5us, 25℃ |
| Operar la temperatura | -55 | - | +85 | ℃ | Ver información de pedidos |
| Temperatura de almacenamiento | -55 | - | +85 | ℃ | |
| Retardo relativo vs. temperatura | - | - | 7 | ppm/℃ | |
| Pérdida de inserción en función de la temperatura | - | 3 | 6 | % / ℃ | |
Descripción del conector y fuente de alimentación
| Pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| VOLTIOS | NC | GND | + 12V | NC |
| Calificación actual | - | - | 0.15 | - |
| Corriente maxima | 1 |

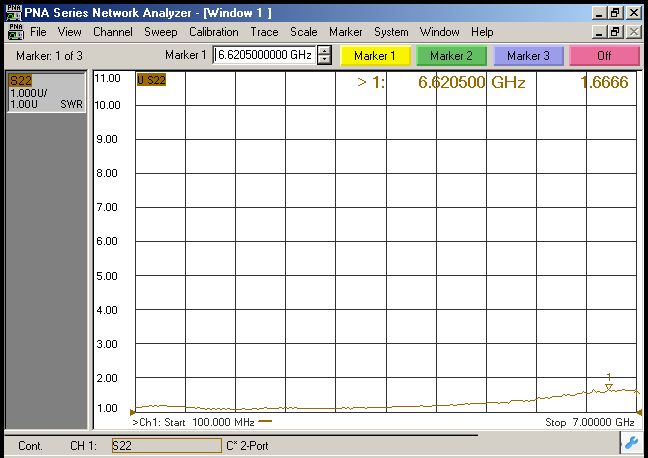

Curvas de respuesta típicas (25 ℃)
Dimensiones y pines (Unidad: mm [pulgadas])
Conector RF: SMA-K (personalizado)
Conector de CC: DE-9PS (personalizado)
| Tipo de Producto | LK-D-SS-06-TG | Observación | |||||
| Retardo de tiempo (nosotros) | 8 | 20 | 35 | 50 | 60 | 80 | Estándar |
| X (mm) | 37 | 50 | 65 | 80 | 90 | 110 | |
| Tipo de Producto | LK-D-SS-06-TP | Observación | |||||
| Retardo de tiempo (nosotros) | 8 | 35 | 60 | 80 | 110 | 150 | Compact |
| X (mm) | 20 | 45 | 55 | 65 | 78 | 95 | |
Información sobre pedidos
| Tipo de Producto | Paquetes | Niveles de calidad | Operar la temperatura | Temperatura de almacenamiento |
| LK-D-SS-06-TGI | Estándar | Grado industrial | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | Grado medio | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | grado especial | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | Compact | Grado industrial | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | Grado medio | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | grado especial | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
Aplicaciones
Prueba/calibración de radar
Procesamiento de la señal
Guerra electrónica
Antena de matriz en fase
simulación de antena
