Fotodetector equilibrado de InGaAs de alta potencia LK-HPPD-Ku
- Ancho de banda amplio
- Bias-T incorporado
- DC acoplado
- Conector SMA herméticamente sellado
- Baja corriente oscura, alta relación señal-ruido.
- Factor de forma pequeño.
Descripción del producto
El fotodetector balanceado de alta velocidad (HPPD-Ku) es un dispositivo optoelectrónico de precisión diseñado para aplicaciones digitales y analógicas. Este módulo integra un fotodiodo PIN de InGaAs con un rango de respuesta espectral de 1250 a 1650 nanómetros, incluyendo la electrónica de adaptación necesaria para garantizar la integridad y el rendimiento de la señal.
El LK-HPPD-Ku ofrece un ancho de banda de 18 gigahercios, ideal para aplicaciones de transmisión de datos de alta velocidad. Funciona con una fuente de alimentación de +5 voltios, lo que cumple con los requisitos de potencia estándar para garantizar estabilidad y eficiencia. El módulo es compatible con fibras ópticas monomodo estándar de 9/125 micrómetros, lo que garantiza una integración perfecta con la infraestructura de fibra existente. El puerto de salida de radiofrecuencia (RF) está equipado con un conector compatible con SMA, con impedancia adaptada a 50 ohmios, lo que facilita una transferencia de señal óptima y minimiza la pérdida de señal.
Especificaciones técnicas
| Clasificación máxima absoluta y típica | ||||
|---|---|---|---|---|
| Parámetro | Sim. | Tipo | Valoración | Unidad |
| Rango de temperatura de almacenamiento | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Rango de temperatura de funcionamiento de la caja | TC | 25 | -40 ～ +85 | ℃ |
| Tensión de polarización | VR | +5 | +5 ～ +9 | V |
| Potencia de entrada óptica | Pin | +10 | +17 | dBm |
| Potencia óptica quemada | PB | - | +20 | dBm |
| Temperatura de soldadura de plomo | Tp | 280（10s） | 330（10s） | ℃ |
| Características eléctricas/ópticas ( TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| Parámetro | Sym | Condición de prueba | Valores paramétricos | Unidad | |
| Rango de onda | λ | - | 1000 ～ 1650 | nm | |
| Rango de frecuencia | - | - | Banda Ku | - | |
| Ancho de banda de señal pequeña | f-3dB | TC = 22 ± 3 ℃ | 0.8 ～ 18 | GHz. | |
| Receptividad | Re | VR , Pin =1 mW | λ = 1310 nm | ≥ 0.85 | A / W |
| λ = 1550 nm | ≥ 0.8 | ||||
| Planitud de amplitud | A | TC =-45～+85 ℃ | ≤ ± 1.5 | dB | |
| Potencia óptica de saturación | Ps | VR , λ = 1550 nm Modulado por CA |
+17 | dBm | |
| Corriente oscura | Id | VR | ≤ 10 | nA | |
| Potencia de salida de RF de saturación | Pout | - | -10 | dBm | |
| Impedancia de salida | RL | - | 50 | Ω | |

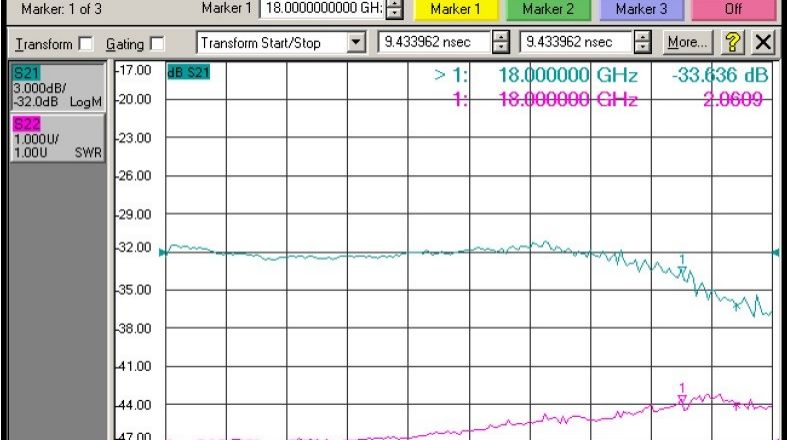

● Curvas de respuesta típicas
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
(Respuesta de frecuencia del fotodetector de banda Ku)

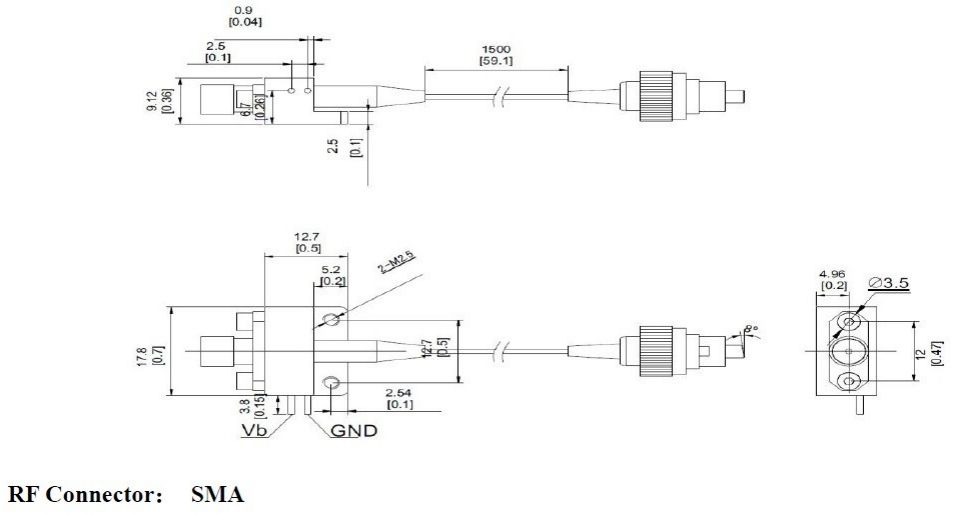

● Dimensiones y pines (Unidad: mm [pulgadas])
●Información sobre pedidos
Hoja 1:
| Código | Ancho de banda analógico |
| KU | 0.8 ～ 18 GHz |
Hoja 2:
| Código | Tipo de conector | Observación |
| N | Sin conector | Pigtail de fibra monomodo de 9/125 μm |
| A | FC/APC | |
| P | FC/PC |
● Precauciones
El radio de curvatura de la fibra no debe ser inferior a 20 mm para evitar que la fibra se dañe.
Asegúrese de que la faceta de acoplamiento de fibra esté limpia antes de conectarla al optocircuito.
Se requiere una protección ESD adecuada durante el almacenamiento, transporte y uso.
¡Todos nuestros fotodetectores estándar se pueden personalizar en módulos!
Aplicaciones
Comunicación por fibra óptica
Procesamiento de información de radar
Guerra Electrónica
Prueba y medición de señales de alta velocidad
Seguridad y vigilancia
